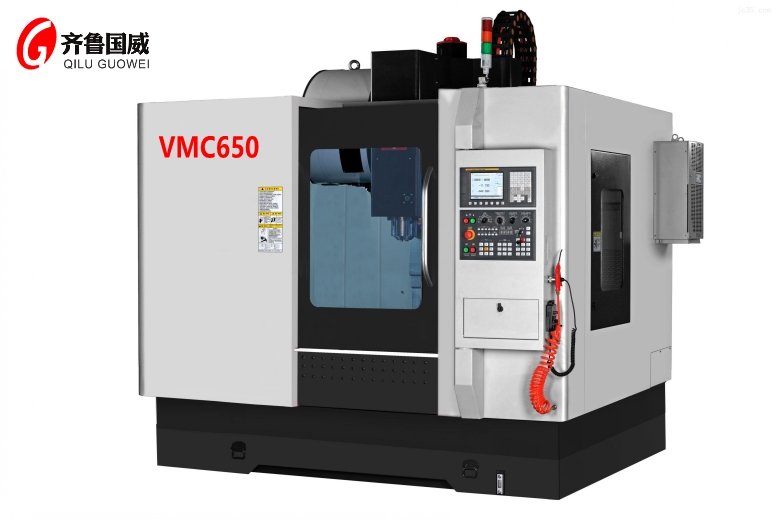

VMC650加工中心

  • 产品参数

产品型号:VMC-650
 产品名称:高速加工中心

标准系统:三菱M70A


 产品说明:

1、X,Y,Z三轴行程:650×400×500mm。

2、主轴传动方式为直连,高转速:12000rpm(长期使用在9600转以下)。

3、刀库标准配置为刀臂20刀绝对式ATC,满足客户的需求。

4、头部组为重型箱型结构。内部肋骨强化,高刚性。

5、主轴打刀方式采用油压机构,打刀时主轴受力均匀,延长轴承寿命。

6、电器箱采内分隔离式设计,将控制器之发热源部分予以分离,前面使用热交换器散热,避免外界粉尘进入电箱;后侧使用风扇为扇热板散热。

7、三轴采用高精密滚珠螺杆,结合精密螺帽预压和尾端预拉装置,确保机台背隙与热变形长时间保持在低值。

8、X、Y、Z轴采用35宽滚柱式线性滑轨,具有高刚性、低噪音、低摩擦性,可做快速位移及获得循环精度,快速移动速度为48/48/36m/min。

9、所有成品均经过激光定位补正及循圆测试。以确保佳定位精度及伺服特性。且机

台出货前经过严格的检验措施,确保机台的各项精度长期稳定。

机型专案 Item Model

单位Unit

参数

工作台尺寸

mm

420X900

X/Y/Z轴行程

mm

650/400/500

主轴端至工作台距离

mm

110-610

主轴中心至立柱距离

mm

525

工作台负重

kg

400

工作台T型槽

mm

3*18-130

X/Y/Z轴快速进给

m/min

48/48/36

X.Y.Z轴丝杆规格

mm

3616

X.线轨规格

mm

HRG35

Y.线轨规格

mm

HRG35

Z.线轨规格

mm

HRG35

定位精度

mm

0.01

重复定位精度

mm

0.005

定位单位

mm

0.001

主轴高转速

rpm

12000

主轴端锥度

mm

BT40/140

圆盘式刀库

pcs

20T

控制器系统

/

三菱M70A

主轴电机功率

KW

5.5/7.5

X/Y/Z电机扭力

nm

12/12/20

气压要求

Kg/Cm2

6

电力消耗

kva

20

外形尺寸约

mm

2200*2060*2600

1.机床主要外购件清单

NO.

品名

产地

制造商

1

主结构铸铁(床身)

国产

采用高强度铸铁

2

CNC控制器

日本

三菱

3

主轴驱动电机

日本

三菱

4

三轴驱动电机

日本

三菱

5

整体式主轴

台湾

罗翌

6

打刀缸

台湾

北矩

7

X,Y,Z,轴承

日本

NTN/NSK

8

X,Y,Z滚珠螺杆

台湾

银泰/上银

9

X,Y,Z轴线轨

台湾

银泰/上银

10

三轴螺杆预拉螺母

台湾

盈锡

11

三轴联轴器

台湾/日本

S+P/三木

12

集中式自动润滑系统

中外合资

河谷

13

气源过滤净化装置

台湾

AirTAC

14

冷却装置

中国

洛凯水泵

15

操作面板

中国

国产

16

电子手轮

中国

国产

17

外型板金

中国

国产

18

电器过载保护器

法国

施耐德

19

主轴油冷机

昆山

波英特

20

热交换器

中国

同飞

2.  各部分确认

NO。

配置内容



1

数控系统:三菱M70A



2

12NM/12NM/20NM



3

主轴最高转速:12000rpm



4

主轴传动方式:直连



5

主轴锥度:BT40/120



6

650×400×500mm



7

快速移动速度:48,48,36m/min



8

(1)切削冷却系统

(2)自动润滑系统

(3)切削吹气装置

(4)防爆工作灯

(5)三色警示灯

(6)水平调整螺栓及垫块

(7)刚性攻牙

(8)电器箱热交换器

(9)三轴螺杆预拉装置

(10)程序储存

(11)RS232 接口及5米通讯电缆

(12)机台内清洗装置:水枪气枪

(13)手动脉冲发生器:手轮

(14)变压器

(15)三轴伸缩防护罩

(16)全罩钣金

(17)精度检验合格书

(18)电气说明书

(19)三菱使用手册

(20)三菱程序操作手册





3.  选配

序号

项目

规格

备注

1

系统

西门子/FANUC/台湾新代



2

第四轴

120/170

台湾旭阳/烟台环球

3

第五轴

100

台湾旭阳/烟台环球

4

排屑器

链式

国产
